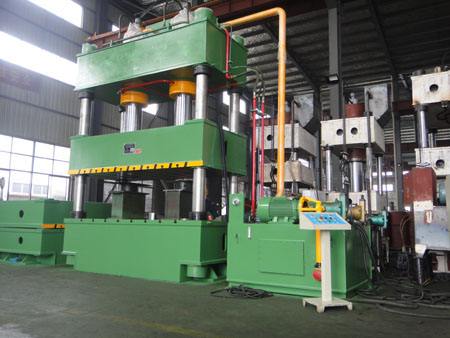

全自動粉末成型液壓機
全自動粉末成型液壓機又稱為粉末油壓機、粉...
產品簡介
四柱液壓機的控制系統設有調整、半自動、連續循環三種工作方式。半自動和連續循環適于單動和雙動拉伸兩種工藝，在單動工藝中分6300KN和10300KN二種力級。液壓控制系統采用了插裝閥集成塊。其高壓泵采用 斜軸式變量泵，并設有液壓油過濾、加熱、冷卻系統。電氣控制系統采用了可編程序控制器，多種故障報警指示器和非接觸式保護控制裝置的紅外光幕控制器可根據用戶需要配備下液壓墊、打料裝置移動工作臺、沖裁緩沖裝置、光柵裝置。
結構特點
有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，壓邊動梁先下降，當壓邊動梁不在下降而變為保壓狀態。此時，拉伸動梁快速下行，接近工件時改為慢速進行拉伸。拉伸工藝完成后， 拉伸動梁可實現保壓延時、缷壓和快速回程，壓邊動梁相應也缷壓回程，然后頂出缸將工件頂出。完成一個工作周期。
適用范圍
薄板成型拉伸液壓機雙動薄板拉伸液壓機可用來進行薄板的拉伸、彎曲、成型等工藝。可進行落料、校正、壓裝、沖裁。適用于航空、汽車、拖拉機、機床、儀表、化工等行業。
本機可選配附件
移動工作臺 液壓系統冷卻、控溫裝置
行程、壓力數顯數控裝置 PLC可編程控制器
打料裝置 觸摸式工業顯示屏
產品參數
★本系列液壓機是通用性壓制設備，適用于可塑性材料的壓制工藝。如粉末制品成型、塑料制品成型、冷（熱）擠壓金屬成型、薄板接伸以及沖壓、彎曲、翻邊、校正等工藝。
★機器具有獨立的動力機構的電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式;
★機器的工作壓力、壓制速度和滑塊行程，均可根據工藝需要進行調整，并能完成頂出工藝、不帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓、定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有保壓、延時、自動回程。
★本系列液壓機除具有上述功能外，頂出缸還具有頂出、延時、自動退回。
性能參數
本機的工作壓力、壓制速度、行程均可根據需要在規定的范圍內調整。
| 參數名稱 | 單位 | Y28-63/100 | Y28-100/160 | Y28-160/250 | Y28-200/315 | Y28-315/515 | Y28-400/650 | Y28-500/820 | Y28-630/1030 | |||||||||
| 公稱力 | KN | 1000 | 1600 | 2500 | 3150 | 5150 | 6500 | 8200 | 1030 | |||||||||
| 拉伸力 | KN | 630 | 1000 | 1600 | 2000 | 3150 | 4000 | 5000 | 630 | |||||||||
| 壓邊力 | KN | 2×200 | 150X4 | 225X4 | 287.5X4 | 500X4 | 625X4 | 800x4 | 1000x4 | |||||||||
| 液體工作壓力 | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |||||||||
| 頂出力 | KN | 190 | 200 | 280 | 400 | 630 | 630 | 1000 | 1250 | |||||||||
| 頂出行程 | mm | 200 | 300 | 350 | 400 | 450 | 500 | 500 | 600 | |||||||||
| 拉伸滑塊行程 | mm | 600 | 750 | 850 | 950 | 1050 | 1150 | 1150 | 1350 | |||||||||
| 壓邊滑塊中心孔尺寸∮ | mm | 260 | 350 | 450 | 550 | 700x700 | 900x900 | 1600X900 | 1800X1100 | |||||||||
| 壓邊滑塊行程 | mm | 300 | 400 | 450 | 500 | 550 | 600 | 600 | 750 | |||||||||
| 拉伸滑塊開口高度 | mm | 1100 | 1200 | 1300 | 1450 | 1600 | 1750 | 1750 | 2100 | |||||||||
| 壓邊滑塊開口高度 | mm | 590 | 850 | 900 | 1000 | 1100 | 1200 | 1200 | 1400 | |||||||||
| 拉伸滑塊尺寸 | 左右 | mm | 720 | 800 | 1120 | 1200 | 1400 | 1600 | 2200 | 2500 | ||||||||
| 前后 | mm | 580 | 800 | 1000 | 1200 | 1400 | 1600 | 1600 | 1800 | |||||||||
| 壓邊滑塊尺寸 | 左右 | mm | 720 | 1000 | 1120 | 1200 | 1400 | 1600 | 2200 | 2500 | ||||||||
| 前后 | mm | 580 | 800 | 1000 | 1200 | 1400 | 1600 | 1600 | 1800 | |||||||||
| 工作臺尺寸 | 左右 | mm | 720 | 800 | 1120 | 1200 | 1400 | 1600 | 2200 | 2500 | ||||||||
| 前后 | mm | 580 | 900 | 1000 | 1200 | 1400 | 1600 | 1600 | 1800 | |||||||||
| 電機總功率 | kw | 7.5 | 14 | 18 | 21.5 | 26 | 33.5 | 37.5 | 44.5 | |||||||||
| 地上高度約 | mm | 3200 | 3500 | 3800 | 4200 | 4500 | 4800 | 5500 | 6000 | |||||||||
| 機器重量約 | kg | 4500 | 8000 | 12500 | 16000 | 28000 | 40000 | 58000 | 76000 | |||||||||
注：1、參數僅供參考，具體參數以出廠實樣為準，如有變動不另行通知！可根據用戶需求訂做。
