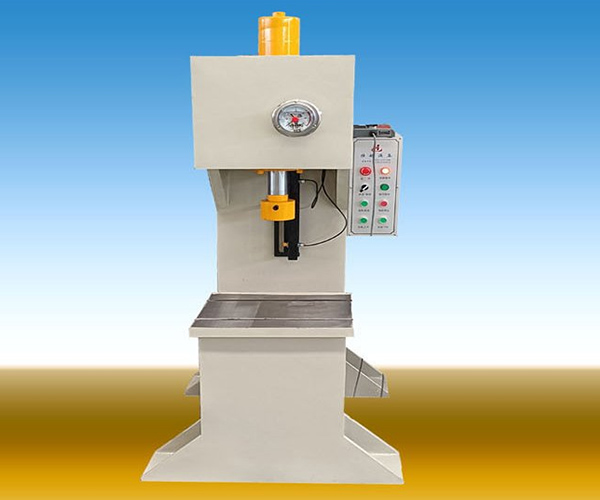

100T臥式單臂液壓機

100T臥式單臂液壓機全部采用全鋼板CO2焊接，確保機身變形，機器強度高，精度穩定并有長期的保持性，單臂液壓機裝有液壓過載保護裝置，利用三面空間，可拓寬工作范圍，該設備采用手腳聯動操縱，操作簡單,能耗小，噪聲低。設備可根據用戶要求定做生產。液壓系統位于機身內，外型美觀，操作方便，可擴寬工作范圍，利用三面空間加長液壓缸行程（

在線咨詢全國熱線
18018428808

產品介紹

100T臥式單臂液壓機特點：

100T臥式單臂液壓機全部采用全鋼板CO2焊接，確保機身變形，機器強度高，精度穩定并有長期的保持性，單臂液壓機裝有液壓過載保護裝置，利用三面空間，可拓寬工作范圍，該設備采用手腳聯動操縱，操作簡單,能耗小，噪聲低。設備可根據用戶要求定做生產。液壓系統位于機身內，外型美觀，操作方便，可擴寬工作范圍，利用三面空間加長液壓缸行程（可選裝）

可選配件：

☆ 光柵保護裝置

☆ 行程、壓力、時間觸摸式顯示屏系統

☆ PLC可編程控制器

☆ 沖裁緩沖裝置

☆ 換模具用浮動導軌和滾動托架

☆ 多種形式移動工作臺

☆ 快速行程沖液裝置

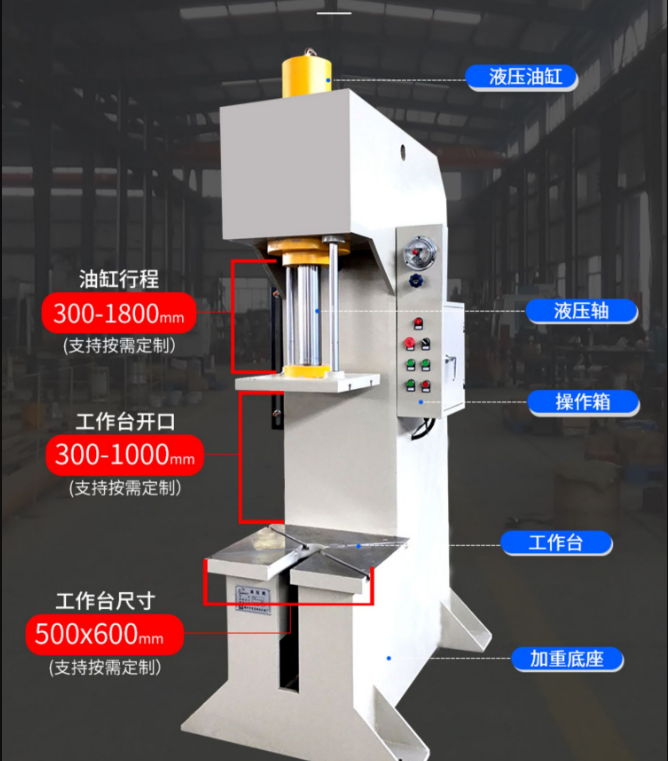

100T臥式單臂液壓機由主機部分及液壓系統部分兩大部分組成：

1、主機部分

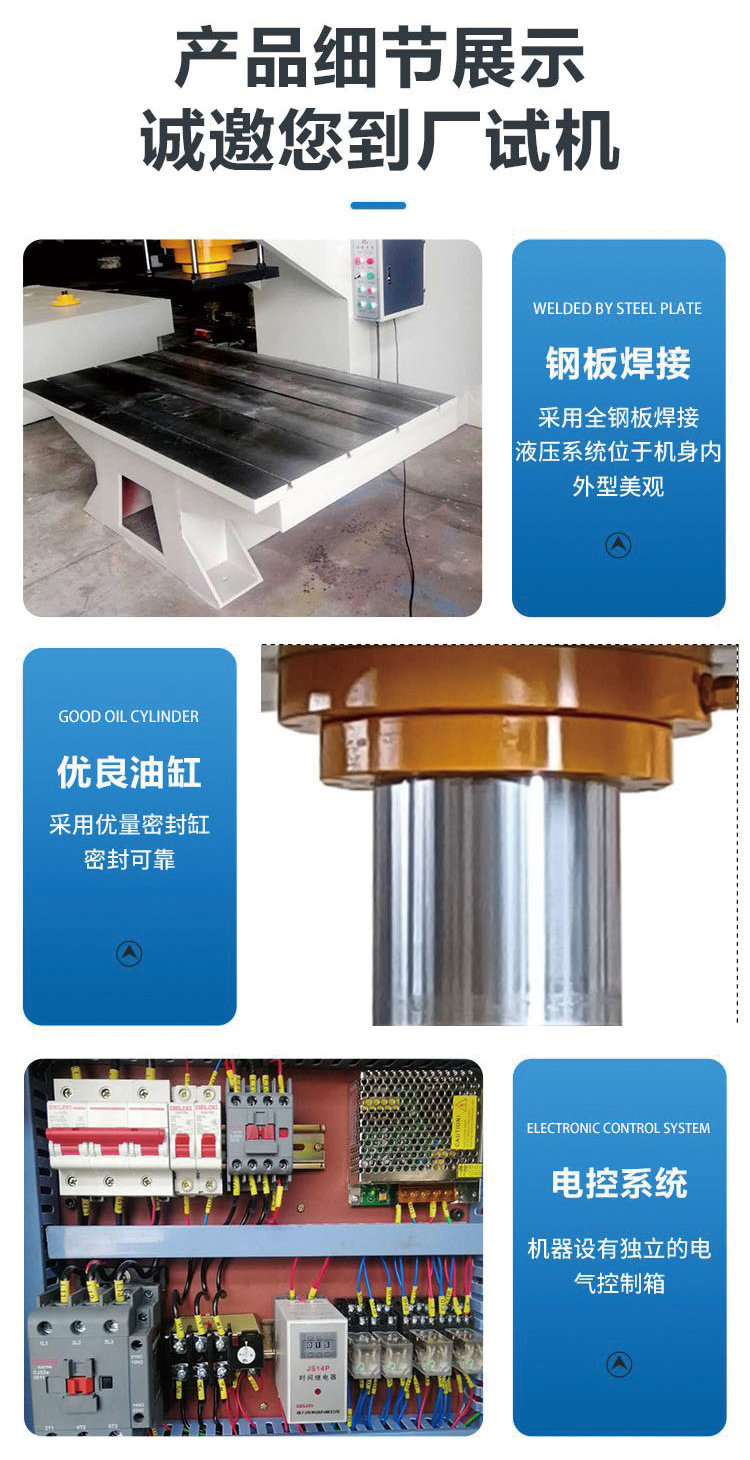

整機由槽鋼、鋼板焊接而成，液壓缸固定在機頂上，壓頭裝在液壓缸活塞桿下端，與活塞桿一起做往復運動。

2、液壓系統部分

液壓控制系統固定在主機右下方，整個液壓控制系統有電機帶動高壓油泵輸入液壓油，通過溢流閥、換向閥、壓力表、液壓管路等輸入液壓缸，從而實現液壓缸活塞缸的上下往復運動。

保護

1、設置急停按鈕，按下急停按鈕，壓機立即停止。

2、行程在上、下限位處均設有限位開關。

3、在活塞式油缸下腔設置液壓支撐保險閥回路，確保。同時設置液壓聯鎖回路，確保支撐保險閥不打開時，主缸上腔無法輸出壓力。

100T臥式單臂液壓機的采購流程：

一、液壓機選型

購買前，您需要了解液壓機規格型號的一些參數指標，以滿足您生產工藝中的需求。請您參考一下幾個基本問題，以提高您設備選擇的正確性：

1、工件大小尺寸

根據工件大小尺寸，選擇相應的配備模具，從而選擇相匹配的液壓機。

2、工件的材料質地

如鋼材料、鋁合金、鐵材料等。

3、工件加工精度

客戶根據工件精度要求和模具相關，選擇達到要求的液壓機

4、工件加工工序

我公司的液壓機可以根據客戶的加工工藝進行定制。

5、設備采購預算承受范圍

公司可以根據客戶的采購預算進行推薦，例如，可以根據客戶的工件加工在標準配置的基礎上增加或減少配置，從而客戶預算的合理范圍內，給客戶推薦更符合客戶需要的液壓機設備。

技術參數

YQ41單臂式液壓機
項目	2.5T	6.3T	20t		40t		63t			100t
項目	2.5T	6.3T	維修用	工業用	維修用	工業用	維修用	工業用	工業用	100t
液體壓力Mpa	8	12.5	18	18	23	23	30	30	25	31.5
行程mm	125	200	240	240	240	240	240	240	240	240
喉深mm	105	170	200	200	200	200	260	260	260	260
很大開口高度mm	210	320	500	500	550	550	600	600	600	600
工作臺面積mm	320*200	360*320	400*500	400*500	400*500	400*500	450*600	450*600	450*600	500*700
上工作臺面積mm		160*160		320*320		380*380		380*380	380*380
下行速度mm/s	45	40	12	21	6.5	34	12	30	53	7.5
回程速度mm/s	90	80	19	32	9.5	47	16	40	42	10
電機功率KW	1.5	3	2.2	4	3	5.5	5.5	5.5	5.5	5.5
注：工業用單臂液壓機含上活動工作臺、上下工作臺有T型槽，方便固定模具.有速度快、效率高、導向好、保壓、定壓、定程功能
